珠江冠缆铝电缆绞线生产工艺是什么？

绞线是以绞合单线绕绞线轴等角速度旋转和绞线匀速行进运动完成的。常用的有铜、铝两种，铜、铝线能够绞制成各种不同标准截面以及不同品种的电线电缆的导线电芯。适用于作业频率较高，单股线材的集肤效应和附近效应损耗过大的场合。运用绞线能够使运转温度下降，比较同截面积的单股线，绞线具有更高的机械性、柔韧性。

　　一.绞线的意图：

　　1.选用单根导线不易曲折，柔软性差，给出产、运送、设备、敷设和运用都带来了困难。

　　2.因为单根导线截面大，涡流损耗大，影响输电作用。

　　3.意图：确保电气功能上有必定截面;力学功能上有必定的柔软性。

　　二.绞线的长处：

　　1.柔软性好

　　2.安稳性好

　　3.可靠性好

　　4.强度高

　　三. 绞线的分类及用处：

　　1.一般绞线：

　　铝绞线(LJ)：长处：导体分量轻，导电性好。用处：应用于受力较小的架空电力线路的配电线。



　　硬铜绞线(TJ)：长处：电气功能优越;用处：架空输电线路。

　　铝合金绞线(LHAJ)：长处：抗拉强度高，导电率较铝绞线低10%。用处：冰川、山区、丘陵等地。

　　铝包钢绞线：长处：抗拉强度高。用处：大跨过线路。

　　2.组合绞线：

　　钢芯铝绞线(LGJ)：长处：抗拉强度高。

　　用处：架空输电线路，配电线路，重冰区及大跨过输电线路。

　　防腐钢芯铝绞线：长处：防止钢芯腐蚀，进步导线运用寿命。

　　用处：咸水湖、滨海、工矿区及腐蚀气氛严峻区域。

　　铝包钢芯铝绞线：长处：防止钢芯腐蚀，进步导线运用寿命。下降线损。单位分量减轻，增大了导线跨距。

　　3.特种绞线：

　　扩径钢芯铝绞线:长处：添加导线外径，节省有色金属，削减电晕丢失。用处：高电压输电及高海拔输电

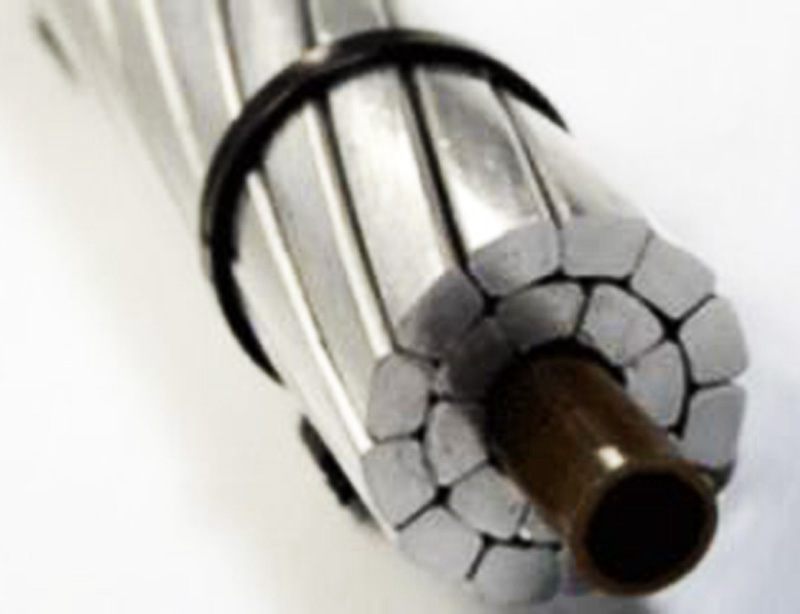

　　扩径空心导线：长处：具有较大的导线外径，削减电晕丢失，节省有色金属。用处：高压变电站。

　　消振及空地型绞线：长处：各绞层别离，能自身削减振荡。用处：多风暴区域。

　　防冰雪绞线：长处：抗冰雪能力强。用处：重冰区地带。

　　铜电刷线：长处：结构安稳，柔软性杰出，选用束绞和复绞而成。用处：电机中的引接线。

　　裸铜软绞线：特色：选用股线正规绞合、束绞、无复绞或束绞后按正规绞合复绞等方法。用处：衔接电机、电器设备部件。



　　铜织造线：长处：导线柔软。用处：移动电器配备的衔接线，也用于轿车，拖拉机蓄电池的衔接。

　　镀铝钢芯铝绞线：特色：镀锌钢丝改为镀铝钢丝。添加抗腐蚀性。用处：用于防腐线路。

　　耐候绝缘架空线：特色：在LJ和LGJ绞线外表加绝缘层。用处：线路经过林区和城市运用。

　　导电线芯：特色：大多用油浸纸绝缘和塑料绝缘的电力电缆。

　　1.硬线芯：用于船用电缆、电力电缆等。

　　2.软线芯：用于矿用电缆、橡套电缆等。

　　3.特软电缆：用常常移动的电线电缆线芯及有特殊要求的导电电线电缆。

　　四.绞合设备

　　包含笼式绞线机、盘式绞线机、叉式绞线机、框式绞线机、管式绞线机、束线机等。



　　设备组成部份：

　　1)放线部份

　　2)牵引设备

　　3)收线设备

　　4)拖动体系

　　5)其他：计米器、电气、液压、气压操控设备和分线板、压模、压型、预扭、绕包、主动泊车等设备。

　　五.绞线工艺

　　A、绞合节距

　　界说：单线沿绞线轴向方向旋转一周所行进的间隔。

　　节距比：节距与直径的比值。

　　由示意图可得出，绞线节距核算公式如下：

　　h=Lsina=pD¢tga

　　L2=(pD¢)2 h2

　　h—绞线节距长度; L—一个节距内的单线打开长度;

　　D¢—节圆外径，D¢=D-d; D—绞线外径;

　　d—单线外径; a—螺旋升角;

　　d1=d/sina

　　绞线节距的丈量：划印法或压印法

　　绞线节距比：

　　m=h/D

　　m¢=h/D¢=h/(D-d)

　　m—实践节距比

　　m¢—理论节距比

　　阐明：节距比是绞线的一个重要参数，它的巨细同绞线的质量和绞线进程有很重要的联系。

　　a) 节距比小，绞线就比较柔软，绞合严密，出产功率低。一起因为绞入率添加，资料耗费增大，绞线单位分量也增大。一起也下降了导线的导电率。

　　b) 当节距比倍数过大时，制作和运用时简单松股，使绞合不严密，可是防止了节距过小形成的缺陷。

　　B、绞入系数：是指绞线在一个绞合节距内，单线实践长度与绞线节距长度之比。

　　K=L/h=1 )2

　　K—绞入系数; L—绞线中每一节距长度的单线打开校直后的长度;

　　h—绞线节距长度; m¢—理论节距比。

　　绞入率是指在一个节距内，单线实践长度和绞线节距长度的差值与绞线节距长度之比。

　　l=(L-h)/h´100%

　　l=绞入率 L—单线打开长度

　　h—绞线长度

　　a) 绞线中单线长度核算

　　l=Km×L

　　l—单线长度 Km—均匀绞入系数

　　L—绞线长度

　　b) 绞线分量的核算

　　G=S×L×Km×ρ

　　G—绞线分量(kg) S—绞线截面积(mm2)

　　L—绞线长度(km) Km— 均匀绞入系数;

　　ρ—所用金属资料密度(铝2.703g/cm3、钢7.80 g/cm3、铜8.89 g/cm3)。

　　c) 绞线直流电阻的核算

　　R20=r20KmL/S

　　R20—温度为20°C时，绞线的直流电阻

　　r20—20°C时单线的电阻系数(W·mm2/m)

　　Km—均匀绞入系数 L—绞线长度(km)

　　S—导体的总截面积(mm2)

　　C、绞合方向



　　同心绞合的相邻层的绞合方向相反

　　多层线都绞组成圆形，当绞线受力时各层发生的滚动力矩彼此抵消，防止各层单线向一个方向滚动而松股，一起也能使绞线发生滚动力矩的分力，防止绞线在未拉紧时打卷。关于钢芯铝绞线而言，各层铝线绞合在钢芯上就像一个螺旋线绕在轭铁外，当电流经过铝线时发生磁力线，绞线各层绞向相反，磁力线的方向相反，各层磁力线相互抵消，削减沟通阻抗。

　　1、方向：方向分为左向(S向)和右向(Z向)。

　　2、绞合规律：铝绞线和钢芯铝线最外层绞向为右向，电气配备用电线电缆和电力电缆用的铜铝导电线芯最外层绞向为左向。

　　D. 绞线外径的核算：D=D0 2nd

　　D0—绞线中心层直径

　　d—圆单线直径

　　n—绞层数

　　E. 束线外径的核算：D束=DK

　　D—单线直径及根数与束线相一起的同心层绞线外径

　　K—调整系数

　　F. 绞线的填充系数

　　界说：绞线截面与相同外径的单线的截面之比。即空间的利用率。



　　公式：η= d2×Z×km/D2×100%

　　d—绞线中单线直径

　　D—绞线外径 Z—单线根数

　　km—各层绞线均匀绞入系数

　　六.一般绞线

　　1、绞合方法

　　裸绞线和绞合线芯的绞合方法有退扭和不退扭两种：

　　退扭绞合：指在整个绞合进程中单线(或股线)自身不改变。

　　不退扭绞合：绞合进程中，每绞一个节距，单线(或股线)自身要改变360°，即绞合时导线绕中心轴线公转一周时，导体自身也自转一周。

　　2、绞线的紧压：扇形紧压线芯和圆形紧压线芯。

　　七.架空绞线

　　1、同一单线构成的绞线：由同一种资料、同一种直径的单线制成。一般为同心层绞。

　　2、有钢线加强的绞线

　　钢芯铝绞线的铝截面比有三种：

　　a) 铝钢截面比为6.0及5.3

　　b) 铝钢截面比为8.0

　　c) 铝钢截面比为4.3及4.4

　　3、结构核算

　　项目

　　中心层为1根单线时

　　中心层单线为Z0=2～5根时

　　绞线外径D

　　D=D0 2nd

　　D=D0 2nd

　　某一层绞线的单线根数Zn

　　Zn=6n

　　Zn=Z0 6n

　　绞线中单线根数Z

　　Z=1 3n(n 1)

　　Z=(Z0 3n)(n 1)

　　D0—中心层绞合外径 n—绞线层数 d—单线直径

　　4.其它类型的架空线

　　a)防腐钢芯铝绞线

　　b)紧缩型绞线

　　c) 扩径钢芯铝绞线：

　　d) 特种绞线

　　1) 消振绞线及空地绞线

　　2) 扩径、空心绞线

　　3) 防冰雪绞线



　　八、异型绞合线芯

　　A) 扇形线芯的绞合和紧压：

　　扇形绞合的要求：

　　1、中心层中心线上的单线应相同摆放在扇形线的中心上。

　　2、滑移要求，即扇形外周的单线应能在中心层上滑移，中心层中侧两头两根单线也能滑动，这样在包绝缘后的扇形线芯，在绞成电缆芯时没有退扭，外周各单线力求盘绕扇形线中心有所滑动。

　　3、一般扇形节距比常选用：

　　外层节距比10～12;

　　邻外层节距比13～16;

　　内层节距比20～25。

　　扇形线芯的紧压：紧压线芯的绞合与压型是接连进行，各单线经过并线模，绞合后即进入压辊成型。

　　扇形线芯的长处：导体选用扇形结构，能够减小电缆的外径。与同标准的圆形电缆比较，扇形芯电缆成缆后的直径要小20%～25%，能够节省成缆的填充和包带资料，以及电缆的铠装和护层资料，使扇形芯电缆的本钱比圆形芯电缆下降15%～20%。

　　B) 圆形线芯的绞合和紧压

　　a) 圆形线芯绞合的要求

　　选用同心式正规绞合除各层绞向相反外，在中心层单线根数固定情况下，每层单线的根数也是固定的，即永久多六根。仅有例外情况是当中心层为1根时，其第一层绞线的单线数是6根，比中心层1根单线只多出5根。

　　b) 圆形线芯的紧压

　　经过拉拔模拉拔：35mm2及以下的紧压线芯选用一次紧压;50 mm2 及以上的紧压线芯选用分层紧压。

　　c) 紧压圆形导体的长处：为了进步绞合导体的外表质量，缩小导体直径，削减绞线中单线之间空地，导体电场均匀性得到进步，添加了高压和超高压电缆的运用可靠性。
